Датчик ДМ-10 к РДКС-03

Датчик магниточувствительный ДМ-10

Описание датчика ДМ-10 к устройству РДКС-03

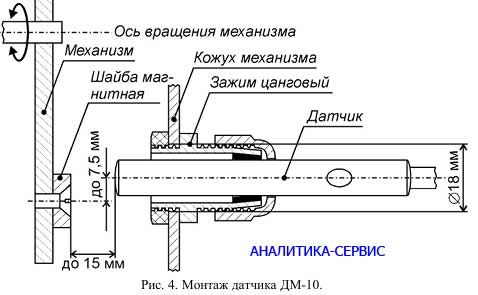

Корпус датчика ДМ-10 представляет собой залитый компаундом алюминиевый цилиндр диаметром 10мм с отверстием для светодиодов и двухпроводным кабелем длиной 2м. Цанга с помощью гайки устанавливается в отверстие диаметром 18мм на станине или кожухе контролируемого механизма, в непосредственной близости от его движущихся частей. Датчик вставляется внутрь уплотнительного кольца и фиксируется поворотом накидной гайки. Магнитная шайба винтом М4х10 из комплекта поставки закрепляется на движущемся объекте на расстоянии до 15мм от датчика ДМ-10.

Технические характеристики датчика ДМ-10

Максимальное расстояние между магнитной шайбой и рабочей поверхностью датчика (зона действия)...................................... 15 мм.
Максимальное расстояние между центральной осью магнитной
шайбы и центральной осью датчика (допустимая несоосность) ............ 7,5 мм.
Ток, потребляемый датчиком (ток в линии связи), не более.................0,035 А.
Диапазон рабочих температур .................................................от -40 до +40 ОС.
Степень защиты оболочки по ГОСТ 14254-96: датчика .......................... IP68.
Масса датчика, не более.......................................................................... 0,15 кг.

Комплект поставки Датчика магниточувствительного ДМ-10

• Датчик магниточувствительный ДМ-10 - 1 шт.
• Шайба магнитная - 1 шт.
• Винт М4х10 - 5 шт.
• Зажим цанговый - 1 шт.
