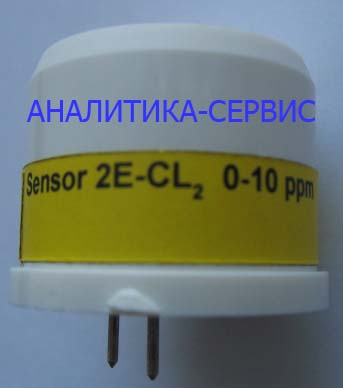

Сенсор 2E-Cl2

Сенсор 2E-Cl2 предназначен для

использования в газоанализаторах, системах обнаружения выбросов хлора в воздух, сигнализаторах хлора. Сенсор хлора 2E-Cl2 является двухэлектродной электрохимической ячейкой, которая преобразует содержащийся в воздухе хлор в непрерывный токовый сигнал.

Описание датчика 2E-CL2

Принцип измерения - электрохимический, гальванический.

Генерируемый сенсором 2Е-Cl2 ток прямо пропорционален концентрации хлора в воздухе. Функциональная зависимость тока от концентрации хлора - линейная.

Допускается эксплуатация сенсора при любой пространственной ориентации и транспортной тряске с ускорением 30 м/с 2 при частоте до 2 Гц.

Схема сенсора 2Е-CL2 показана на рисунке. Чувствительный элемент сенсора выполнен в виде таблетки, которая состоит из индикаторного электрода, слоя электролита и вспомогательного электрода. Индикаторный электрод обращен к диффузионному окну, в котором установлена защитная пленка. Индикаторный электрод чувствительного элемента соединен со штекером, маркированным на плате цифрой 1. Цифрой 2 маркирован вывод от вспомогательного электрода. Под воздействием хлора сенсор генерирует электрический ток, направленный во внешней цепи от индикаторного электрода к вспомогательному.

Штекеры предназначены для крепления и подсоединения сенсора посредством пайки.

Под воздействием хлора сенсор 2E-Cl2 генерирует электрический ток, направленный во внешней цепи от индикаторного электрода к вспомогательному.

Простейшее измерительное устройство может быть выполнено в виде нагрузочного резистора сопротивлением до 10 Ом, на который замкнуты штекеры 1 и 2, и высокоомного вольтметра. В этом случае падение напряжения на нагрузочном резисторе пропорционально концентрации хлора в воздухе.

При хранении сенсора электроды должны быть разомкнуты. При замыкании электродов на нагрузочный резистор установление постоянного значения фонового тока происходит в течение 15 минут. В рабочем режиме для поддержания низкого значения фонового тока электроды сенсора 2E-CL2 должны быть постоянно замкнуты на нагрузочный резистор.

Пределы измерения [Cl2], ppm ………………………………………………... 0 – 10;

Чувствительность, мкА/ppm … ……………………………………………..............0,6;

Фоновое значение тока, мкА не более …….......................………………............. 0,05;

Время установления выходного сигнала, с, до.........................................................30;

Время установления номинальных характеристик сенсора после

воздействия до 10 мин. концентрации хлора, отвечающей

3-кратному верхнему пределу измерения, мин., не более …………………..…. 15;

Рекомендуемое нагрузочное сопротивление, Ом…………………….. не более 10

Ожидаемый срок годности сенсора ……………………………………………. 2 года;

На выходные сигналы сенсоров не влияет присутствие в воздухе

CO2 , СО, CH4, Н2 и др. углеводородов ...............................................до 10.000 ppm;

HCl , NH 3 , H 2 S , NO 2 , NO , SO 2 ……до ПДК этих газов в воздухе рабочей зоны;

параметры окружающей среды

температура воздуха, 0 С …………………………………………………… – 30 ... +50;

относительная влажность воздуха, % ………………………………………… 20 … 95;

(кратковременно - до 99 %);

Масса сенсора, г ……………………………………………..…………………….. .......8

Габариты, (диаметр х высота), мм…………………………………….............19 х 17

Указания по эксплуатации сенсора хлора 2E-Cl2

Не допускается эксплуатация сенсора в условиях, когда на его поверхности происходит конденсация водяного пара.

При эксплуатации рекомендуется устанавливать сенсор в положение, исключающее попадание в диффузионное окно пыли и метеорологических осадков. Допускается периодическое удаление пыли с защитной решетки и диафрагмы струей сухого сжатого воздуха.

Во избежание выхода из строя и сокращения срока службы не допускается эксплуатация сенсора в воздухе при концентрации хлора, превышающей верхний предел измерения.

Не рекомендуется устанавливать датчик хлора 2Е-Cl2 вблизи источников выделения пыли, кислых и щелочных газов, паров, аэрозолей и органических растворителей. Во избежание раcгерметизации, нарушения контактов, повреждения чувствительного элемента не рекомендуется производить разборку сенсора.

Транспортировать и хранить сенсор следует в полиэтиленовом чехле в условиях, исключающих механические повреждения, конденсацию влаги и воздействие различных химических веществ.
